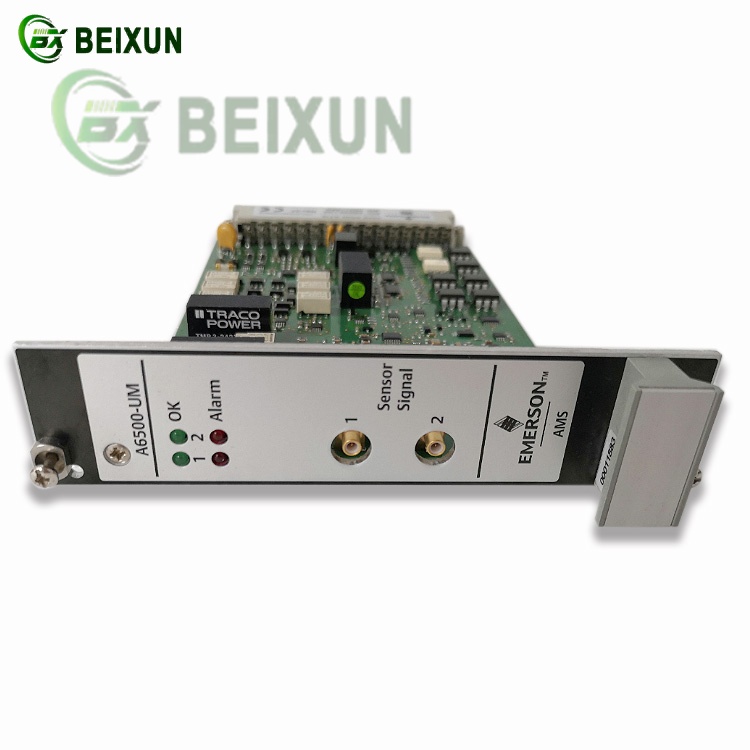

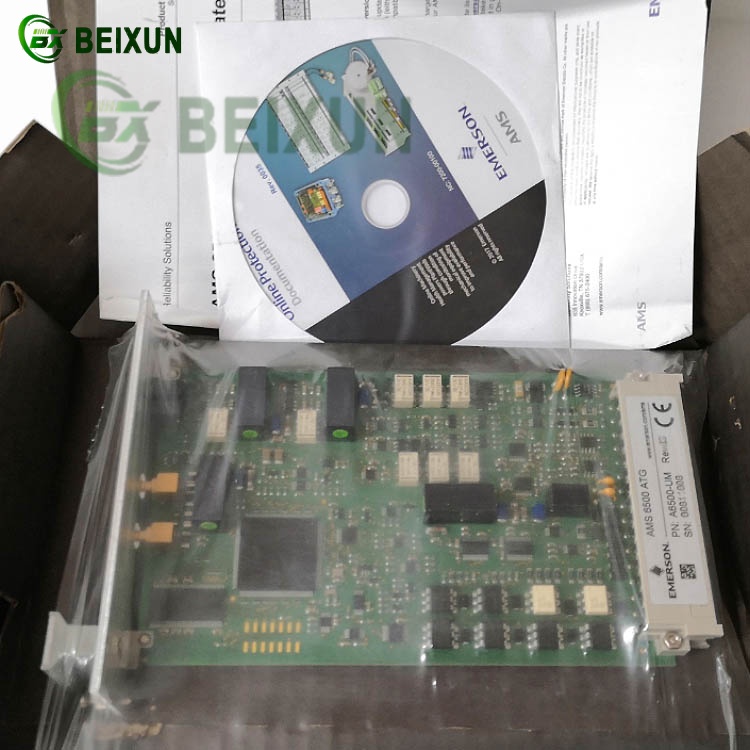

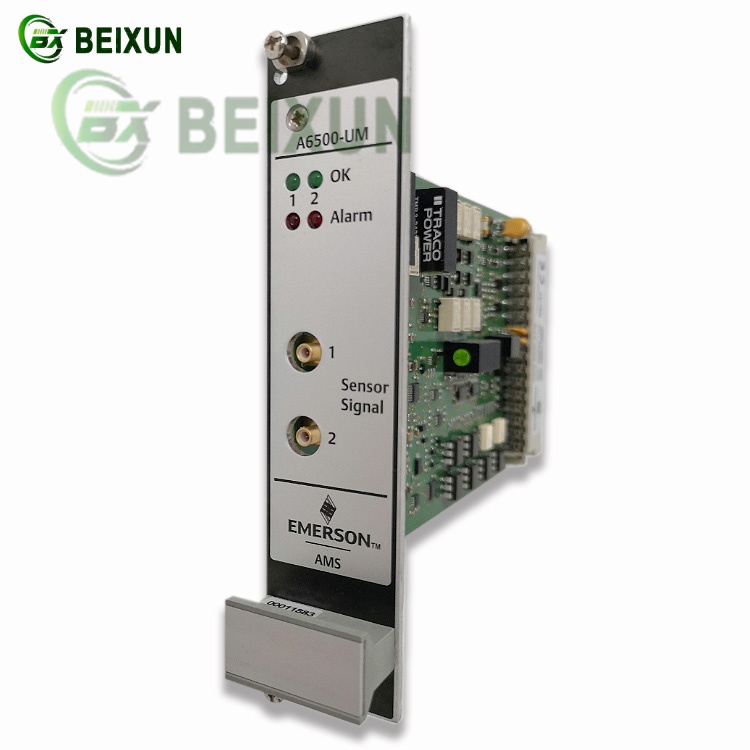

Core Functions of EMERSON A6500-UM Universal Measurement Card
1. Multi-Sensor Compatibility & Signal Acquisition
Diverse Sensor Support: Compatible with eddy current probes, piezoelectric accelerometers/velocimeters, electrodynamic seismic sensors, Hall-effect sensors, and LVDT sensors (when paired with A6500-LC), enabling measurements such as shaft vibration and low-frequency bearing vibration (LF).
Configurable Input Channels: Features 2 independent or combined sensor input channels, dynamically adjusting signal processing modes (e.g., velocity/displacement conversion) based on measurement requirements.
2. Machinery Health Monitoring & Alarm Control
Shaft Relative Vibration Measurement: Utilizes high-precision signal processing to monitor shaft vibration displacement, compares data against API 670-standard alarm thresholds, and triggers relay outputs for equipment protection.
Intelligent Diagnostics: Analyzes vibration spectrum data to identify mechanical faults (e.g., imbalance, misalignment) and provides early warnings for predictive maintenance.
3. Industrial Communication & System Integration

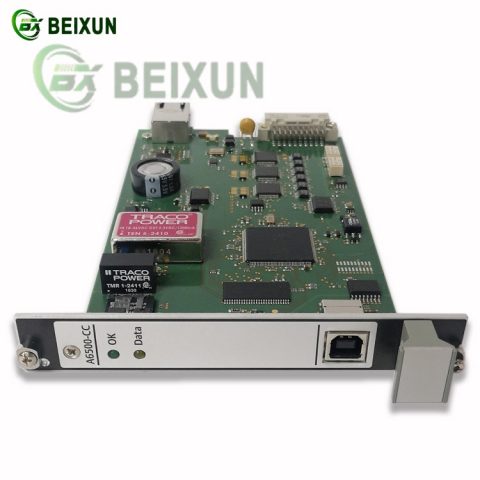

Modbus Protocol Conversion: Transmits raw sensor data via internal RS485 bus to the A6500-CC communication card, where it is converted to Modbus RTU/TCP for integration with DCS/PLC systems.
Analog Output Interfaces: Delivers isolated 0/4–20 mA analog signals to interface with legacy control systems.
4. Operational & Maintenance Optimization
Hot-Swappable Design: Supports in-operation module replacement and allows remote configuration via USB for real-time debugging and parameter adjustments.
Redundant Digital I/O: Includes 5 digital inputs and 6 digital outputs for external device monitoring and interlock control.
Key Applications
Critical Rotating Equipment Protection: Monitors vibrations in turbines, compressors, and pumps to prevent mechanical failures and enable shutdown protocols.
Industrial Automation Expansion: Serves as a core component of the Emerson AMS 6500 ATG system, integrating with modules like A6500-SR (shaft eccentricity monitoring) to build API 670-compliant protection frameworks.
Combining multi-sensor adaptability, high-precision signal processing, and industrial-grade communication, the A6500-UM is essential for condition monitoring and predictive maintenance in complex industrial environments.
