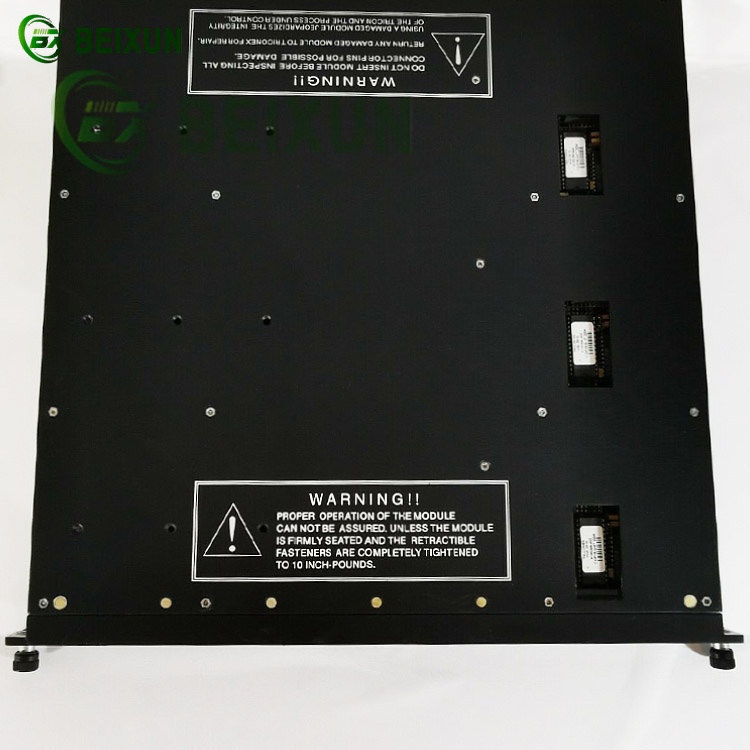

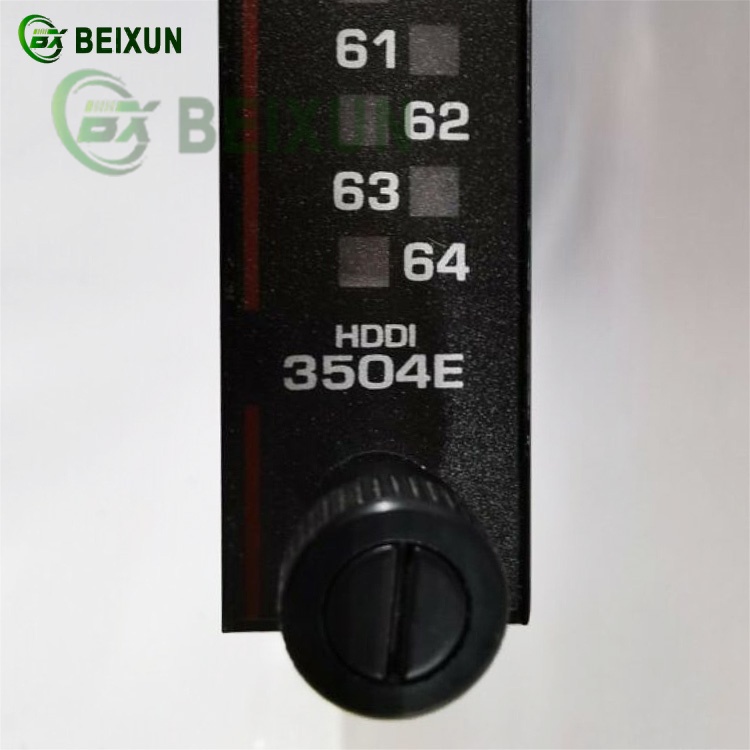

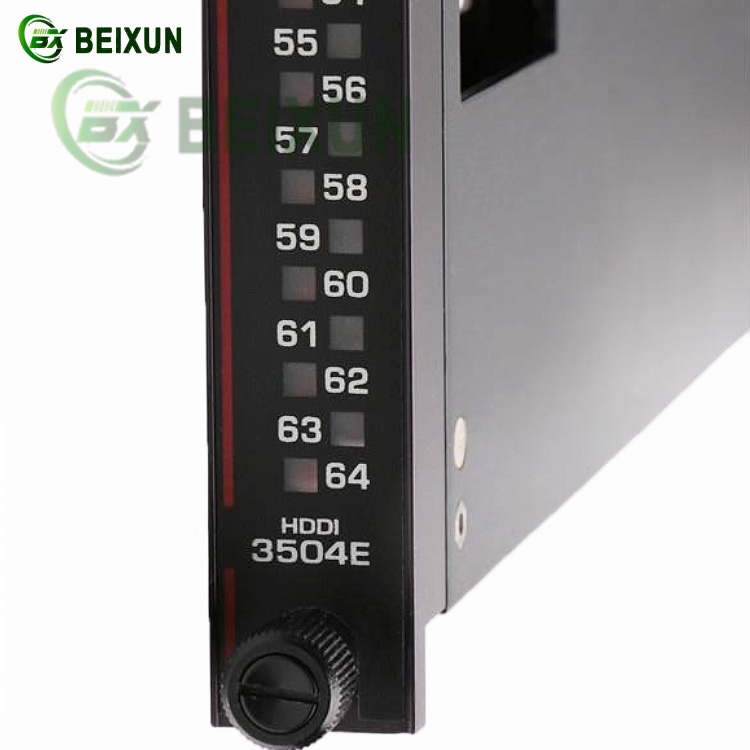

The TRICONEX 3504E Digital Input Module is a critical component in Invensys Triconex safety control systems, designed for high-reliability industrial applications.
Below is a detailed breakdown of its functions and features:
1. Core Functions
High-Density Digital Signal Acquisition:
Provides 64 digital input channels for 24/48VDC signals, with independent isolation per channel to ensure signal integrity.
Triple Modular Redundancy (TMR):
Employs three independent microprocessors for parallel signal scanning, with majority voting to eliminate single-point failures.
Real-Time Diagnostics:
Continuously monitors channel status, triggering alarms and LED indicators for fault localization.
2. Key Features
Industrial Robustness:
Operates in harsh environments (e.g., oil/gas, chemical plants) with electrical isolation and noise immunity.
Hot-Swap Capability:
Supports online replacement using an External Termination Panel (ETP) for zero-downtime maintenance.
Mechanical Keying:
Prevents incorrect module installation via physical slot-keying.
3. Typical Applications
Safety-Critical Systems:
Used in Emergency Shutdown Systems (ESD) and fire/gas detection (F&G) for rapid response to input changes.
Power & Process Industries:
Integrates into distributed control systems (e.g., nuclear plants, refineries) for high-availability data acquisition.
4. Advantages
Compatibility: Works with other Triconex modules (e.g., 3503E, 3564) for system scalability.
Safety Certification: Complies with SIL3 standards for mission-critical applications.
For technical specifications, refer to manufacturer documentation.
