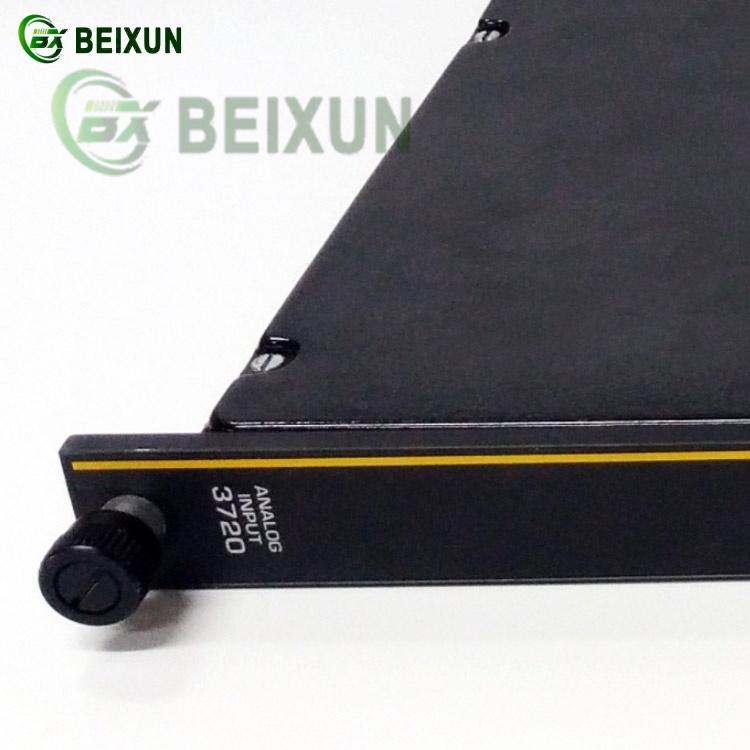

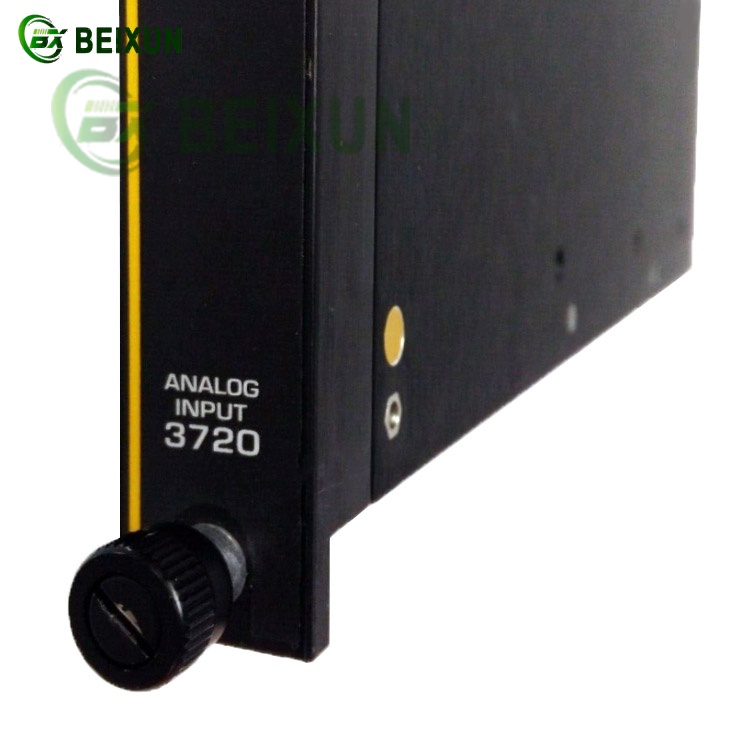

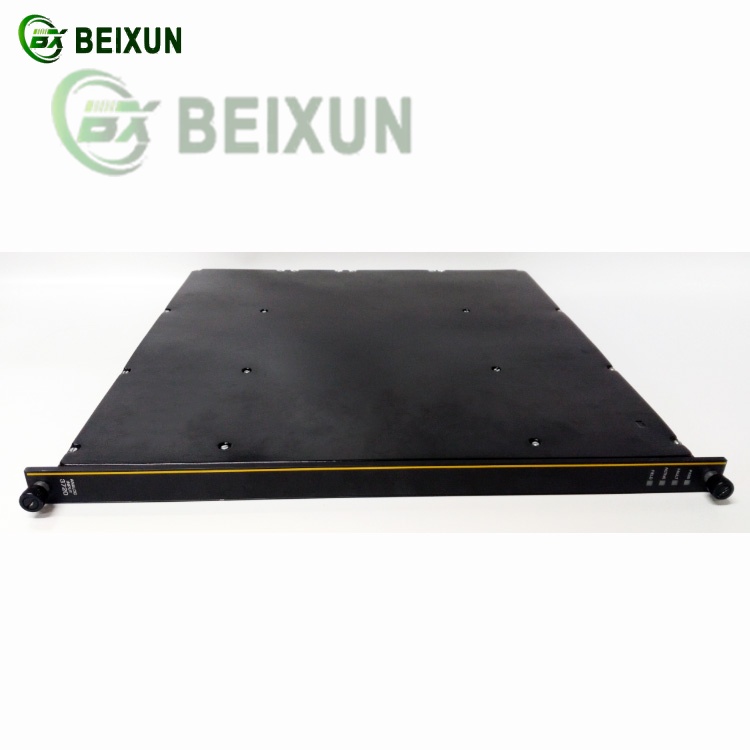

The TRICONEX 3720 Analog Input Module is a critical component in industrial safety and control systems, designed for high-reliability analog signal acquisition.
Its key roles and features include:
1. Core Functions
Analog Signal Acquisition:
Converts analog signals (e.g., 0-5V, ±5V, 4-20mA) from sensors (e.g., temperature, pressure) into digital data for processing by the Triconex Safety Instrumented System (SIS).
Supports 64 single-ended inputs with configurable ranges (e.g., 0-5V DC, -5 to +5V DC).
Triple Modular Redundancy (TMR):
Employs 3-channel redundancy with a “2-out-of-3” voting logic to ensure fault tolerance and continuous operation even if one channel fails.
High Precision & Diagnostics:
Delivers 12/14-bit resolution (programmable) and accuracy within 0.15% FSR (0°C–60°C).
Features self-diagnostic indicators (PASS, FAULT, ACTIVE, FIELD) for real-time health monitoring.
2. Key Features
Isolation: Provides 420 kΩ inter-channel isolation to prevent signal interference.
Fast Sampling: Updates inputs every 10ms, suitable for dynamic process control.
Overrange Protection: Withstands up to 150 VDC/115 VAC surges.
3. Applications
Safety-Critical Systems:
Emergency shutdown (ESD) in oil/gas and chemical plants.
Turbine control, compressor monitoring, and fire/gas detection.
Industrial Automation:
Process control in power generation, metallurgy, and nuclear facilities.
4. Advantages
Reliability: TMR design meets IEC 61508/SIL 3 standards.
Modularity: Hot-swappable for maintenance without downtime.
For voltage ranges or wiring details, consult technical manuals.
